微射流高压均质机是第二代配备金刚石交互容腔的高压均质机,相较一代阀式高压均质机,微射流高压均质机具有更精致的特色｡特定的物料经微射流高压均质机处理后,表现出具有了更小的粒径､更窄的粒径分布,同时物料的透明度､均一性增加｡

可食性膜是以天然可食性物质为原料制得的具有多孔网络结构的保护性阻隔膜｡羧甲基纤维素(carboxymethyl cellulose,CMC)可食性膜具有阻止水分､油脂迁移､防止氧及二氧化碳逸失､保留食品风味､提高机械强度､保持食品结构等作用,近年来被广泛用于肉制品､禽蛋､果蔬等涂膜保鲜｡可食性膜中可添加多种活性成分,如抗菌剂､抗氧化剂､精油和香辛料等｡植物精油富含大量生物活性化合物,具有抗菌和抗氧化活性｡但强烈风味是限制精油添加到食品中的主要因素,由于达到有效抗菌剂量所需精油的风味可能会过消费者的感官可接受水平,且精油水溶性低,因此在水基产品中的分散性很差｡研究表明,通过减小液滴粒径可改善乳液稳定性,即产生液滴粒径范围为20~500nm 的纳米乳｡近期研究表明,与常规乳液相比,将精油制备成纳米乳,提高了其物理性能,同时具有较高的生物活性,进而可制得具有一定物理化学和功能特性的可食性膜｡

 微射流高压均质是一种新兴的高压均质技术｡与传统高压均质技术相比,其均质压力更高,碰撞能量更大,产品颗粒更细｡已有人研究了采用声或高速均质制备纳米乳可食性膜的方法｡但关于采用微射流均质处理多糖—精油成膜液制备纳米乳可食性膜的研究报道较少因此,本试验拟采用微射流均质处理CMC-精油成膜液,研究微射流均质处理对成膜乳液物理化学特性及可食性膜物理和机械性能的影响,探讨CMC-精油纳米乳物理化学特性与可食性膜性能之间的关系｡

材料与设备

羧甲基纤维素;丁香精油､肉桂精油､牛至精油;吐温-80､甘油;大肠杆菌;

电热恒温鼓风干燥箱:DHG-9003型,上海精宏实验设备有限公司;

高压微射流均质机:NanoGenizer30K,美国Genizer公司;

质构仪:5544Q6427型,美国英斯特朗公司;

高速搅拌机:ZFS型,上海臻煊机电科技有限公司;

色差计:Color i5型,美国爱色丽Xrite公司;

数字式粘度计:DV-1 型,上海伦捷机电仪表有限公司;

动态光散射激光粒度仪:Zeta Sizer-3000HSA型,英国Malvern公司;

Zeta电位测定仪:Zeta Sizer-2000型,英国Malvern公司｡

实验方法

成膜液的制备

根据文献报道,稍作修改,将2g/100mL CMC溶于70℃双蒸水中,向CMC分散液中加入0.5%(体积分数)甘油,0.5%(体积分数)吐温-80,2%(体积分数)精油,17 500r/min搅拌3min｡将上述粗乳化液用泵泵入微射流高压均质机,120MPa循环3次｡在微射流高压均质机出口处放置浸入冰水浴中的冷凝管,使处理过程中乳液的温度维持在15℃以下｡所有样品制备用水采用纯水｡未添加精油的纯CMC成膜液作为对照。

微射流均质处理对成膜乳液物理特性的影响

(1) 粒径:采用动态光散射激光粒度仪测定成膜乳液粒径和多分散指数｡为避免多重散射作用,成膜乳液采用纯水稀释到1：20｡多分散指数(PDI)值表示粒径分布的不均匀性,PDI值接近0表示粒径均匀分布,PDI值接近1表示粒径分布不均匀

(2)ξ-电势:采用Zeta电位测定仪测定成膜乳液ξ-电势｡

(3)白度指数:采用色差仪测定成膜乳液的颜色,将成膜液样品置于水平透明容器中测量。

实验结果和讨论

CMC-精油纳米乳成膜液理化特性

粒径大小和粒径分布

动态光散射是通过分析散射光强度的波动测得粒径,其中大粒子的光散射比小粒子更强｡CMC与不同精油(丁香､肉桂､牛至)复合粗乳液的平均粒径分别为:(277.43±18.50),(460.05±22.52),(329.38±21.83)nm｡如表1所示,CMC-丁香､CMC-肉桂､CMC-牛至精油纳米乳的平均粒径范围为(53.32±4.02)~(89.01±4.26)nm,多分散性指数范围为0.547~0.333｡表明CMC-精油纳米乳的平均粒径在100nm 以下,说明微射流均质使得纳米乳中的多数精油粒子具有纳米范围直径｡另外,精油的类型显著影响CMC-精油纳米乳的平均粒径(P<0.05)｡CMC-丁香精油纳米乳粒径较大,表明精油与CMC相及非离子表面活性剂之间的亲和度不同,可能与精油的化学组成不同有关｡精油组分中的表面活性物质可提高其水溶性,含有表面活性成分的精油在油/水表面聚集,降低乳液的表面张力,使液滴在均质过程中容易被破坏｡Edris等研究表明,精油的其他重要特性如极性和黏度可影响所形成液滴的粒径｡

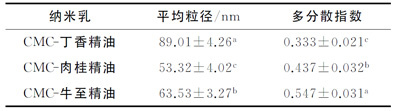

表1 CMC-精油纳米乳成膜液的粒径和多分散指数

ξ-电势

由表2 可知,ξ-电势值变化范围为-37.63~-59.67mV｡通常液滴的电荷取决于液滴周围吸附的表面活性剂的电荷,表面活性剂可能是阴离子､阳离子或非离子型｡本研究采用的吐温-80为非离子型表面活性剂,电荷的期望值应接近0,但研究结果表明纳米乳中油滴具有高负电性ξ-电势｡Dickinson研究表明,在乳液连续相中添加离子型生物大分子可改变油滴的ξ-电势,多数生物大分子通常作为增稠剂而不是表面活性剂添加到乳液中,但其可以通过特定条件下不同类型的相互作用被部分吸附到油滴中｡因此,添加非离子型表面活性剂的精油纳米乳之所以带负电荷是由于分散在连续相中带负电荷的CMC分子的吸附作用｡

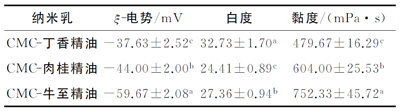

表2 CMC-精油纳米乳成膜液的ξ-电势､白度和黏度

液滴的电荷对纳米乳的稳定性起重要作用｡当电荷足够大时产生的静电斥力会阻止液滴的聚集]｡根据静电机制,纳米乳体系中液滴所带电荷高于+30mV或低于-30mV时是稳定的｡因此,本研究所制得的纳米乳是稳定的｡且精油种类显著影响所形成油滴的电荷(P<0.05)｡CMC-牛至精油纳米乳ξ-电势大至,可能是精油中存在可电离组分,导致体系界面的油､表面活性剂和生物聚合链之间发生不同静电相互作用｡Bonilla等研究也发现壳聚糖—罗勒精油乳液和聚糖—百里香精油乳液的ξ-电势不同｡

白度

由表2可知,不同CMC-精油纳米乳的白度差异显著(P<0.05)｡乳液中油滴的粒径､浓度和折射率直接影响乳液的光学性质｡纳米乳为轻微浑浊体系,由于小液滴散射光弱,当液滴粒径增加,光散射增强,乳液趋于不透明｡精油纳米乳的白度值随液滴粒径减小而降低,表明纳米乳的光学特性取决于纳米乳的粒径大小｡

黏度

由表2 可知,CMC 成膜液的黏度为867mPa·s,CMC-精油纳米乳黏度显著降低｡由于微射流均质产生的高剪切力可引起生物大分子链构象发生变化或降解,改变分子质量,从而对生物大分子黏度产生影响｡本研究与Bonilla等的研究结果一致｡且精油种类显著影响纳米乳的黏度(P<0.05),其中CMC-牛至精油纳米乳黏度可高达｡精油是由不同组分组成的复杂混合物,可能导致CMC分子和油滴之间产生不同吸附动力学,改变连续相中生物大分子的较初浓度,从而改变乳液黏度。

CMC-精油纳米乳可食性膜性能研究

表3 CMC-精油纳米乳可食性膜厚度､颜色值和透明度

厚度､颜色值和透明度

由表3可知,与CMC可食性膜相比,CMC-肉桂精油和CMC-牛至精油纳米乳可食性膜厚度显著降低(P<0.05),与纳米乳的粒径有关｡另外,Bonilla等研究发现,由于干燥成膜过程中乳液中油相的损失,降低了膜基质中固形物浓度,使可食性膜厚度减小｡

可食性膜的光学特性可改变食品的总体外观,影响消费者的可接受性｡由表3可知,精油种类显著影响可食性膜的L*､a*､b* 值和色差值(P<0.05)｡CMC膜和CMC-牛至精油纳米乳膜亮度值较高,而CMC-丁香精油和CMC-肉桂精油纳米乳膜亮度值较低｡a* 为负值表示偏绿色,其中CMC-牛至精油纳米乳膜的a* 值较低,与其他膜相比差异显著(P<0.05)｡b* 值为正值表示偏黄色,CMC-丁香精油和CMC-牛至精油纳米乳膜的b" 值较高,表明该膜具有类似的轻微绿—黄色调｡同理,CMC-丁香精油和CMC-牛至精油纳米乳可食性膜色差值均较高｡

透明度数值越大说明膜的透明程度越低｡由表3可知,添加精油显著降低了膜的透明度,且精油种类显著影响膜的透明度(P<0.05),其中CMC-丁香精油纳米乳可食性膜具有可高达的透明度值,CMC-肉桂精油和CMC-牛至精油纳米乳可食性膜透明度值较低｡精油中的彩色成分和有序膜蛋白网络结构的破坏是导致膜透明度降低的较主要原因。

水蒸气透过性

为防止或减少食品的脱水,作为包装或涂层的可食性膜必须控制水分从食品向周围环境的转移,因此,可食性膜的水蒸气透过性应尽可能低｡水蒸气的转移通过膜的亲水部分进行,渗透性取决于膜的亲水—亲脂比｡因此,膜结构中存在脂质化合物可提高膜的阻水性,阻止水蒸气通过膜｡研究表明,当油相比例提高或油滴粒径减少时膜的阻水性提高｡由于精油具有疏水性故可降低多糖基可食性膜的水蒸气透过性｡由图1可知,与CMC可食性膜相比,CMC-精油纳米乳可食性膜的水蒸气透过性显著降低(P<0.05)｡不同精油纳米乳可食性膜水蒸气透过性的差异不显著(P>0.05),可能是由于纳米乳的粒径小使油相在膜结构中得到更好的分布｡

机械特性

CMC可食性膜的机械特性如图2所示,由图2可知,CMC-精油纳米乳膜与CMC膜的拉伸强度值差异不显著(P>0.05)｡Aguirrea等研究表明,向成膜液中添加精油会降低膜内凝聚力,从而降低拉伸强度｡本研究所得CMC-精油纳米乳可食性膜具有较强的拉伸强度,可能是精油添加量较低和CMC-精油纳米乳粒径小的缘故｡

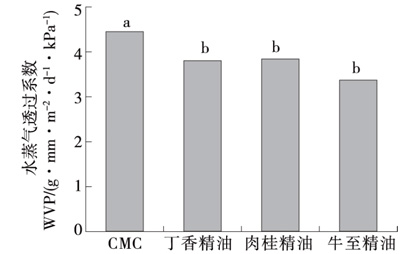

图1 CMC-精油纳米乳可食性膜水蒸气透过性

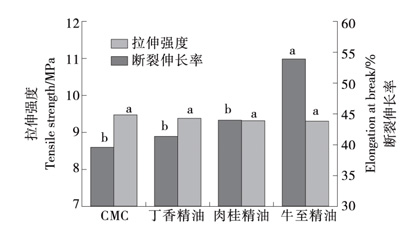

图2 CMC-精油纳米乳可食性膜拉伸强度和断裂伸长率

由图2可知,CMC-牛至精油纳米乳可食性膜的断裂伸长率大至为(53.90±1.60)%｡CMC-丁香精油和CMC-肉桂精油纳米乳可食性膜的断裂伸长率分别为(41.36±2.89)%,(43.99±3.76)%,且与CMC可食性膜差异不显著(P>0.05)｡膜柔韧性的变化在一定程度上与膜结构中纳米乳的电荷有关｡膜结构中带相同电荷分子之间的排斥力可增大聚合物分子之间的距离,起到增塑作用｡本研究中不同精油纳米乳所带电荷明显不同(见表2),因此形成具有不同柔韧性的可食性膜｡另一方面,精油液滴粒径大小也可以影响膜的柔韧性,由于纳米乳可食性膜结构中油滴的表面积增大,生物聚合物网络结构异质性增加,因此降低了链间相互作用,提高了增塑效果。

结论

微射流高压均质处理可改善CMC-精油可食性膜的物理和机械性能,影响CMC-精油可食性膜性能的主要因素为成膜液液滴粒径和液滴所带电荷,纳米乳液滴粒径和ξ-电势的降低导致所成膜的阻隔性､颜色和机械特性发生相应变化｡本研究可为运用微射流高压均质技术开发新型精油纳米乳可食性膜提供理论基础,但将所制备精油纳米乳可食性膜应用于食品保鲜中,研究其对食品贮藏期间品质的影响仍需进一步探讨｡

苏州微流纳米Vic
