微乳液具有良好的渗透性、润湿性，可形成致密性涂膜等特点，故可用于几何形状复杂的加工面以及木材、石料、纸张、布等吸收性好的基体材料的底涂或灌注等方面。

针对造纸工业的需求，本文采用阴离子乳化剂，以苯乙烯（Ｓｔ）、丙烯酸丁酯（ＢＡ）、甲基丙烯酸甲酯（ＭＭＡ）、丙烯酸（ＡＡ）为原料，并引入功能型单体Ｎ－羟甲基丙烯酰胺（ＮＭＡ），在乳化剂用量为单体总量的1％的条件下，制得交联型苯丙微乳液。

图1 文章首页

本研究固定乳化剂用量为单体总量的1％，软单体（ＢＡ）、硬单体（Ｓｔ＋ＭＭＡ）配比为35∶65，引发剂用量为单体总量的0.3％，缓冲剂用量为单体总量的0.3％，采用种子微乳液聚合法合成苯丙微乳液。工艺如下：

（１）将乳化剂、缓冲剂、大部分蒸馏水加入装置有回流管、搅拌器、温度计和滴液漏斗的五口烧瓶中，升温、搅拌。

（２）将一部分引发剂溶于水加入五口瓶中，当体系达到一定温度后滴加部分单体，反应一段时间后得到透明蓝光充足的种子微乳液。

（３）向形成的种子微乳液中缓慢滴加剩余的单体和引发剂，控制滴加速度，反应一定时间后得到半透明的苯丙微乳液。

（４）降温，过滤，出料。

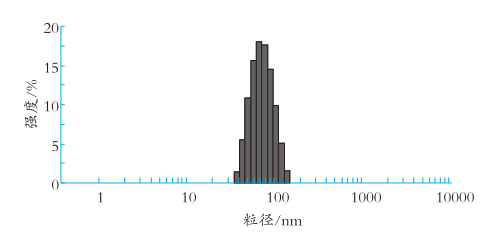

图2 微乳液粒径分布

图3 金刚石交互容腔

实验测试了ｗ（乳化剂）=1.00％，乳液固含量43.6％时乳液的粒径大小及分布，平均粒径为69.7nm，多分散性指数为0.079，粒径呈单分散性分布。

Jin240112M
